機械密封選型指南

　　每一種機械密封，只有用于規定的范圍內才能有效地發揮作用。選型不當，則會使密封性能顯著降低，壽命縮短，甚至失效。
　　選型的主要參數如下：
　　一、密封腔介質壓力P
　　介質潤滑性好，粘度較高時，P≤0.8MPa選用非平衡型。
　　介質潤滑性差，粘度低時，P≥0.5Mpa
　　二、線速度V
　　V≤25m/s選用旋轉型。    V≥25m/s時選用靜止型。
　　三、PV值
　　PV值涉及到密封面之間流體膜的穩定性（汽化）和磨擦副的耐磨性。

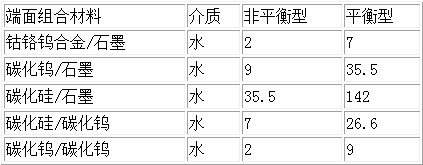

　　PV極限值舉例：
　　四、密封介質溫度T

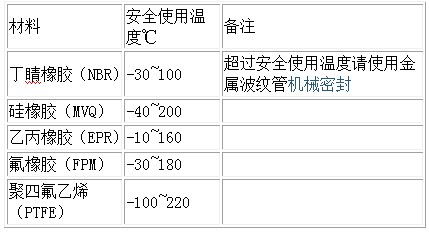

　　在沒有外冷條件下，機械密封的高溫度一般取決于輔助密封材料的安全使用溫度。見下表：
　　五、介質的特殊性。
　　1、粘度：低粘度介質易干磨擦宜選用平衡型。高粘度介質，宜采用強制傳動結構。
　　2、腐蝕和化學溶劑： a、強腐蝕宜用外裝式的四氟波紋管密封。

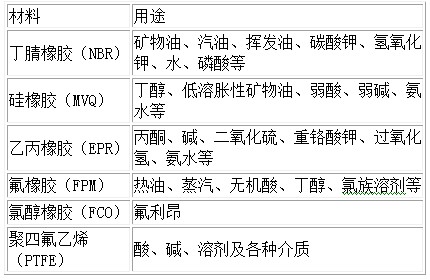

　　b、輔助密封在不同化學介質中的適用表如下：
　　3、含懸浮固體顆粒：
　　動靜環材料宜采用碳化鎢/碳化鎢，或碳化硅/碳化硅，當顆粒易于阻塞密封腔時，須采用輔助裝置經過過濾或分離后的沖冼液，沖洗端面。
　　4、劇毒或氣體介質 ：
　　宜采用雙端面機械密封。
　　泵用機械密封（一）
　　泵用機械密封（摘自JB/T1472-1994）
　　6.1基本型式及主要尺寸
　　泵用機械密封共分7種基本型式，各種形式及主要尺寸見表29.7-10——13。
　　6.2機械密封的基本參數（見表29.7-14）
　　表29.7-10  103型內裝單端面單彈簧非平衡并圈彈簧傳動機械密封

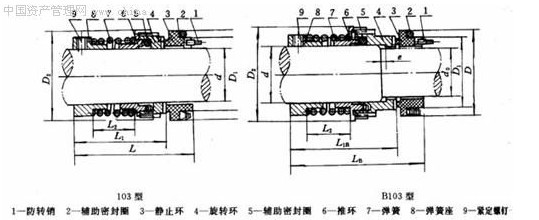

　　B103型內裝單端面單彈簧平衡型并圓彈簧傳動機械密封（摘自JB/T1472-1994）（mm）

規格	d	D2	D1	D	L	LB	L1	L1B	L2
16	16	33	25	33	56	64	40	48	12
18	18	35	28	36	60	68	44	52	16
20	20	37	30	40	63	71	44	52	16
22	22	39	32	42	67	75	48	56	20
25	25	42	35	45	67	75	48	56	20
28	28	45	38	48	69	77	50	58	22
30	30	52	40	50	75	84	56	65	22
35	35	57	45	55	79	89	60	70	26
40	40	62	50	60	83	93	61	74	30
45	45	67	55	65	90	100	71	81	36
50	50	72	60	70	94	104	75	83	40
55	55	77	65	75	96	106	77	87	42
60	60	82	70	80	96	106	77	87	42
65	65	92	80	90	111	118	89	96	50
70	70	97	85	97	116	126	91	101	52
75	75	102	90	102	116	126	91	101	52
80	80	107	95	107	123	133	98	108	59
85	85	112	100	112	125	135	100	110	59
90	90	117	105	117	126	136	101	111	60
95	95	122	110	122	126	136	101	111	60
100	100	127	115	127	126	136	101	111	60
110	110	141	130	142	153	165	126	138	80
120	120	151	140	152	153	165	126	138	80

　　泵用機械密封（二）
　　泵用機械密封
　　表29.7-11  104型內裝單端面單彈簧非平衡型套傳動機械密封 B104型內裝單端面單彈簧平衡型套傳動機械密封（摘自JB/T1472-1994）（mm）

規格	d	d0	D	D1	D2	L1	L1B	L	LB
35	35	28	55	45	57	38	48	57	67
40	40	34	60	50	62	38	48	57	67
45	45	38	65	55	67	39	49	58	68
50	50	44	70	60	72	39	49	58	68
55	55	48	75	65	77	39	49	58	68
60	60	52	80	70	82	39	49	58	68
65	65	58	90	80	91	44	51	66	75
70	70	62	97	85	96	44	54	69	79
75	75	66	102	90	101	44	54	69	79
80	80	72	107	95	106	44	54	69	79
85	85	76	112	100	111	46	56	71	81
90	90	82	117	105	116	46	56	71	81
95	95	85	122	110	121	46	56	71	81
100	100	90	127	115	126	46	56	71	81
110	110	100	142	130	140	51	73	78	100
120	120	110	152	140	150	51	73	78	100

　　泵用機械密封
　　表29.7-14基本參數

型號	壓力/MPa	溫度/℃	轉速/r·min-1	軸徑/mm	介質
103	0～0.8	－20～80	≤3000	16～120	汽油、煤油、柴油、蠟油、原油、重油、潤滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、濃硝酸、酯酸、尿素、堿液、海水、水等
B103	0.6～3，0.3～3①
104	0～0.8
B104	0.6～3，0.3～6①
105	0～0.8			35～120
B105	0.6～3，0.3～3①
114	0～0.2	0～60	≤3600	16～100	腐蝕性介質，如濃及稀硫酸，40%以下硝酸（質量分?jǐn)?shù)）、30%以下鹽酸、磷酸、堿質量分?jǐn)?shù)等

　　103UB1——P40。內裝單端面單彈簧非平衡型并圈彈簧傳動的泵用機械密封，旋轉環為鎢鈷硬質合金。靜止環為浸漬酚醛石墨。密封圈為丁腈——40橡膠圈，軸（或軸套外徑）40mm。
　　B105VBT——50/80。內裝多端面多彈簧平衡型傳動螺釘?shù)谋糜脵C(jī)械密封。旋轉環為氧化鋁陶瓷，靜止環為浸漬呋喃石墨，密封圈為聚四氟乙烯V形圈，軸（或軸套）外徑50mm，載荷系數，K=0.80。
　　材料及載荷系數代號
　　表29.7-15  摩擦副常用材料

材料	代號	材料	代號
浸酚醛碳石墨	B1	工程材料	Z
熱壓酚醛碳石墨	B2	鎢鈷硬質合金	U
浸呋喃碳石墨	B3	鋼結硬質合金	L
浸環氧碳石墨	B4	不銹鋼噴涂非金屬粉末	J1
浸銅碳石墨	A1	不銹鋼噴焊金屬粉末	J2
浸巴氏合金碳石墨	A2	填充聚四氟乙烯	Y
浸銻碳石墨	A3	錫磷或錫鋅青銅	N
氧化鋁瓷	V	硅鐵	R1
金屬陶瓷	X	耐磨鑄鐵	R2
氟化硅	Q	整體不銹鋼	F
碳化硅	O	不銹鋼堆焊硬質合金	1
